德國KoCoS（軻可士）ACTAS CCF160/ACTAS CCF320開關機械特性測試系統
產品型號： ACTAS CCF160/ACTAS CCF320 品 牌： 德國KoCoS（軻可士） 價格電議,您可以向供應商詢價得到該產品價格 所 在 地： 北京豐臺區 更新日期： 2025-11-27 詳細信息品牌：德國KoCoS（軻可士） 型號：ACTAS CCF160/ACTAS CCF320 加工定制：否 適用范圍：- 時間測試范圍：- 速度測試范圍：- 行程測試范圍：- 介電強度：- 頻率：- 外形尺寸：- mm 輸出范圍：0...10V 直流 / 1 毫安 采樣率：50 千赫茲 輔助觸點：激活范圍 24...300V 直流，可調節 時間分辨率：0.02 毫秒 采樣率：50 千赫茲 德國KoCoS（軻可士）ACTAS CCF160/ACTAS CCF320開關機械特性測試系統，本產品用于對所有類型的開關設備（包括開關的機構驅動單元）執行全自動化工廠測試、型式測試和功能測試。現在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
德國KoCoS（軻可士）ACTAS CCF160/ACTAS CCF320開關機械特性測試系統產品簡介
機柜式綜合開關機械特性測試系統，用于對所有類型的開關設備（包括開關的機構驅動單元）執行全自動化工廠測試、型式測試和功能測試。評估開關性能所需的所有電氣和機械參數均實時測量和評估，該系統具有模擬和增量輸入通道，用于采集模擬量。二進制測量通道能夠?qū)o助觸頭和主觸頭進行測量。標準型號每相可獨立控制3個分閘線圈回路和2個合閘線圈回路。同時該系統*多可以按照設定程序?qū)?臺機構驅動單元進行機械特性測試。交付范圍中包含的軟件包可用于執行各種測試，實現從自主運行的測試程序到開關設備的全面自動化測試
符合標準：
EN 61010-1: 2011
EN 61010-2-201: 2011
EN 61326-1: 2013

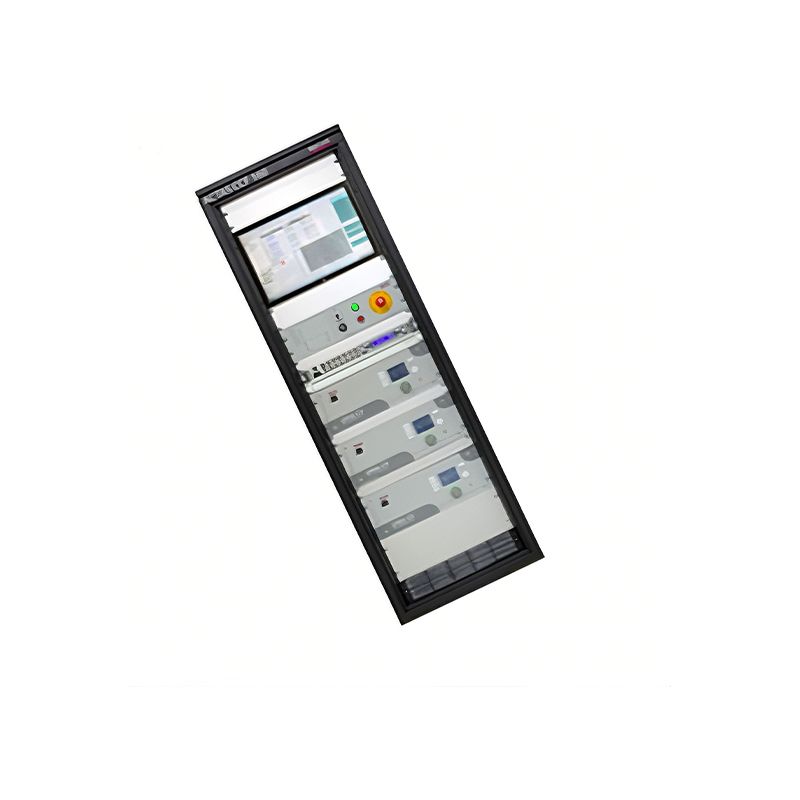

ACTAS CCF160 安裝于一個 38 U 標準機柜內。測試所需的所有外部可用接口均以工業插頭連接器的形式連接。繼電器控制的內部電源以及外部連接的模擬和數字傳感器的電源由內置電源單元提供。集成電源可作為可選額外配置，用于為外部執行器（例如彈簧儲能電機、脫扣線圈或加熱系統）供電。外部電源可通過外部面板連接。所有電源、線圈或加熱系統均通過繼電器控制。內部電源由測試系統調節。測試系統和所有的狀態都顯示在指示面板上。
所有外部電壓均可通過急停按鈕切斷，用于中斷安全電氣電路，保證人員安全。設備已經通過 BG、UL、cUL、CCC 和 Gost 認證，滿足國際使用要求。連接面板上還有一個額外的安全二進制輸入，例如可用于監控外部安全門的接觸點。
機柜通過主電源和*大負載為 32 A 的工業插頭連接器供電。急停電路中集成了一個額外的帶25 A保險絲的輸出，用于為外部電源供電。
ACTAS CCF320 安裝于一個 38 U 標準機柜內。測試所需的所有外部可用接口均以工業插頭連接器的形式連接。繼電器控制的內部電源以及外部連接的模擬和數字傳感器的電源由內置電源單元提供。集成電源可作為可選額外配置，用于為外部執行器（例如彈簧儲能電機、脫扣線圈或加熱系統）供電。外部電源可通過外部面板連接。所有電源、線圈或加熱系統均通過繼電器控制。內部電源由測試系統調節。測試系統和所有的狀態都顯示在指示面板上。
所有外部電壓均可通過急停按鈕切斷，用于中斷安全電氣電路，保證人員安全。設備已經通過 BG、UL、cUL、CCC 和 Gost 認證，滿足國際使用要求。連接面板上還有一個額外的安全二進制輸入，例如可用于監控外部安全門的接觸點。
機柜通過主電源和*大負載為 32 A 的工業插頭連接器供電。急停電路中集成了一個額外的帶25 A保險絲的輸出，用于為外部電源供電。
控制輸入和輸出
使用的輸入和輸出數量取決于附加設備的選項。例如，為了控制內部電源，需要一個模擬輸出用于控制信號，一個模擬輸入用于反饋信號，并且需要 2 個二進制輸出來進行釋放和交流/直流切換。
德國KoCoS（軻可士）ACTAS CCF160/ACTAS CCF320開關機械特性測試系統技術參數系統理念 高精度測試系統，適用于各類開關設備的功能測試，包括斷路器、隔離開關或接地開關，不受驅動單元類型限制。系統采用 38U 移動式工業機柜設計，內置數據采集單元 ACTAS L，用于實時數據采集，以執行和監控測試步驟。ACTAS C 系列系統可通過集成式或外置式工業電腦操作，電腦需安裝微軟 Windows™操作系統及 ACTAS 軟件包。 輸入輸出接口通過哈丁（Harting）工業插頭靈活連接，使該測試系統特別適用于實驗室和生產環境。數字和模擬控制輸出可自動控制電壓或電流源，支持全自動測試。與 PROMET 配合使用時，可對每相*多 4 個滅弧單元進行三極動態電阻測量。 控制輸出 電子開關輸出（IGBT），用于合閘線圈和分閘線圈的單相或三相控制。所有操作序列可按 1 毫秒增量進行配置和輸出。 用于控制脫扣線圈的 IGBT 電流 時間分辨率 精度 電壓 峰值 100A 0.1 毫秒 ±0.02 毫秒 300V 交 / 直流 具備短路和過載保護，本質安全 二進制輸出 繼電器輸出 30V 直流 / 2A（電阻負載） （*大 220V 直流） 模擬輸出（用于控制外置電壓源） 模擬輸出可設置目標值和電壓波形，并啟動連接的電源。 輸出范圍 0...10V 直流 / 1 毫安 負載阻抗＞10 千歐 外置傳感器電源 模擬傳感器參考電壓 10V 直流 增量式傳感器供電電壓 5V 直流或 10V 直流，可通過跳線選擇 測量輸入 通用參數 記錄時長 500 赫茲時*長 13.33 分鐘，50 千赫茲時*長 8 秒 時間分辨率 時間精度 0.02 毫秒 ±0.005 毫秒 模數轉換 16 位 精度 量程的 0.05% 模擬輸入 過采樣 采樣率 二進制信號為 10 千赫茲 每個測量通道（物理通道）200 千赫茲；500 赫茲...50 千赫茲，可分步調節；Aux/Rel 和 CF 附加模塊持續工作 激活范圍 主觸點 ＜30 歐姆 電阻觸點（PIR）＞30 歐姆...10 千歐姆 （與主觸點輸入組合使用） 線圈電壓 合閘 / 分閘線圈電流測量范圍 300V 交 / 直流 5A 直流 / 30A 直流 / 峰值 100A 電機電流測量范圍 20A 有效值 / 50A 有效值 / 峰值 100A 電機電壓 500V 交 / 直流 傳感器輸入 ±20 毫安 ±10V 直流 保護措施 2.5 千伏 galvanic 隔離，設備對地隔離；所有測量輸入均采用 2.5 千伏 galvanic 隔離，對地隔離 二進制輸入 時間分辨率 0.02 毫秒 采樣率 50 千赫茲 輔助觸點 激活范圍 24...300V 直流，可調節 數字行程傳感器增量輸入 極限頻率 外部供電，激活范圍可配置 200 千赫茲（CF 模塊為 70 千赫茲） 軟件 整套系統專為開關設備各類測試的自動化執行而開發，配備完整的 ACTAS 軟件包，具備以下功能（示例）： 自動化功能 執行和監控自動測試序列及重復操作；可配置對話框，用于輸入手動測定結果；數據導入和導出接口；數據庫集成和統計功能；通過條形碼 / RFID 識別測試對象；測試數據自動歸檔；傳感器組自動分配；測試狀態信號指示（如通過信號裝置）；運行過程中用戶登錄和注銷 中央數據管理 操作電路自動選擇和控制；測試期間及獨立于測試的電機監控 操作方式 采用標準外置 Windows 電腦搭配 ACTAS 2.60 軟件，進行操作、系統控制、數據存儲和分析 用戶界面 適用于 Windows 7/8.1/10 系統的 ACTAS 系統軟件，用于開關設備測試的參數設置、執行和分析 電源供應 機柜通過電源供應面板和多極工業插頭供電，*大負載 32A。急停電路中集成額外的帶熔絲 25A 輸出，用于為外置設備供電。 測量連接 機柜上所有電纜連接均為可鎖定防松插頭連接。測試對象通過模塊化多觸點工業插頭與系統連接，輸入和輸出分別配備獨立的連接面板。 信號指示 機柜正面的指示面板通過 LED 燈顯示所有脫扣器狀態、安全電路狀態以及所選線圈電路。可根據需要添加定制化 LED 指示面板，例如用于顯示其他二進制輸入的狀態。 安全設備 可通過電源開關切斷機柜電源，電源開關可進行機械鎖定，防止誤啟動；按下機柜正面的急停按鈕，可切斷系統輸出的所有供電電壓和測試電壓，急停復位后系統無法自動重啟；系統配備工業插頭接口，用戶可接入額外急停按鈕；提供安全二進制輸入，用于監控外置門觸點等，系統實時監控并指示該二進制輸入狀態；安全電路斷開時，所有電源的脫扣器均被鎖定。 機柜 38U 標準工業機柜，帶腳輪；配備恒溫控制風扇模塊；可鎖定的后面板，打開后可訪問接線板。 電腦接口 1 個 RJ45 以太網接口 1 個 RS422 串行接口 KoCoS 接口 4 個外置設備控制接口 環境要求 工作溫度 存儲溫度 相對濕度 防護等級 0…50℃ -20…60℃ 5…90%（無冷凝） IP20 CE 認證 符合 EN 61010-1:2011（測量、控制和實驗室用電氣設備安全要求）；符合 EN 61326-1:2013（測量、控制和實驗室用電氣設備電磁兼容性要求）
ACTAS CCF160/ACTAS CCF320開關機械特性測試系統產品規格產品規格 ACTAS C160 ACTAS C320 ACTAS CF80 控制輸出 合閘線圈 3 路 3 路 1 路 分閘線圈 3 路 3 路 1 路 繼電器控制輸出 8 路 14 路 - 0…10V 直流模擬控制輸出 4 路 6 路 2 路 模擬測量輸入 線圈電流 6×（輸入 / 輸出） 6×（輸入 / 輸出） 2×（輸入 / 輸出） 線圈 / 工位電壓 1 路 3 路 1 路 分流器測量電機電流 1 路 3 路 1 路 電機電壓 1 路 3 路 1 路 傳感器（數字 / 增量式） 6 路 9 路 每個驅動位置 1 路 傳感器（±10V） 6 路 9 路 - 傳感器（0…20 毫安） 2 路 3 路 - 主觸點和 PIR 觸點 3×4 路 3×6 路 3×2 路 二進制測量輸入 輔助觸點 16 路 + 36 路（10 千赫茲） 24 路 + 72 路（10 千赫茲） - 外置傳感器參考電壓 2×10V 直流 / 200 毫安 3×10V 直流 / 200 毫安 - 外置設備附加連接 電腦 1 個 1 個 1 個 PROMET / 電壓源 3 個 3 個 1 個 機柜 尺寸（寬 × 高 × 深） 19 英寸，38U 600 毫米 ×1840 毫米 ×900 毫米 -
-
