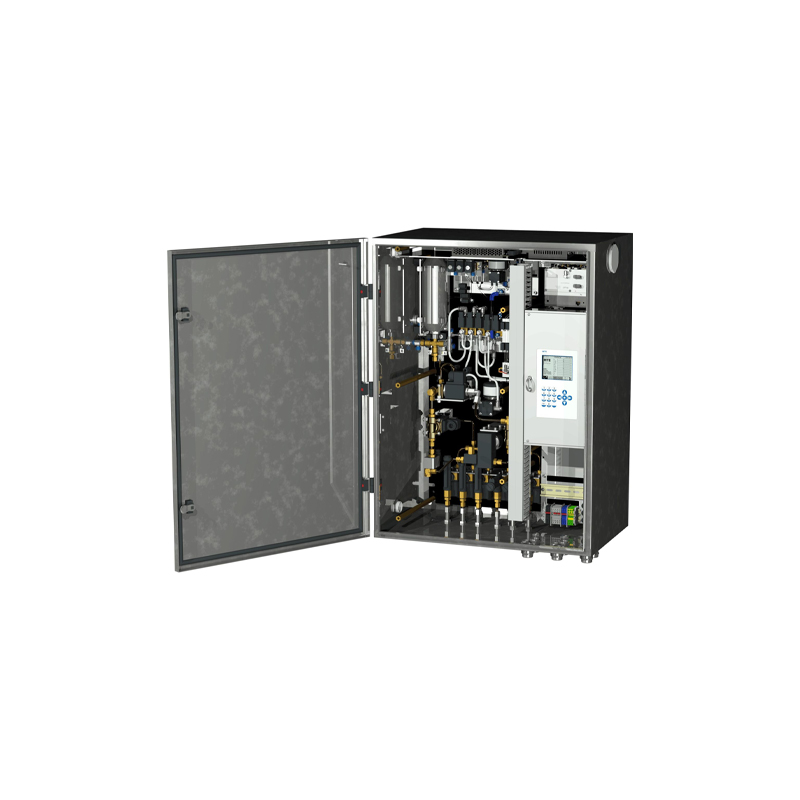

德國MTE HYDROCAL 1011-3油色譜監測系統
| 產品型號： |
HYDROCAL 1011-3 |
| 品 牌： |
德國MTE |
|
|
| 所 在 地： |
北京豐臺區 |
| 更新日期： |
2025-11-27 |
| | 品牌：德國MTE | | 型號：HYDROCAL 1011-3 | | 加工定制：否 | |
| | 適用范圍：- | | 溫控范圍：- | | 溫控時間：- | |
| | 程序升溫階數：- | | 程序升溫速率：- ℃/min | | 外形尺寸：600x 855x400 mm | |
| | 功耗：*大 650 VA | | 絕緣保護：IEC 61010-1:2011-07 | | 油溫度（變壓器內）：-20℃…+105℃ | |
| | 防護等級：IP-65 | | 絕緣保護：IEC 61010-1:2011-07 | | 油溫度（變壓器內）：-20℃…+105℃ | |
德國MTE HYDROCAL 1011-3油色譜監測系統，HYDROCAL 1011-3 專為對相鄰的三臺單相變壓器進行油中多氣體分析而設計。現在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們!
HYDROCAL 1011-3 專為對相鄰的三臺單相變壓器進行油中多氣體分析而設計。這款新型壁掛式系統可分別測量變壓器油中的水分 (H₂O )以及溶解于其中的關鍵氣體，包括氫氣 (H₂ )、一氧化碳 (CO)、二氧化碳 (CO₂) 、甲烷 (CH₄)、乙炔 ( C₂H₂ ) 、乙烯 ( C₂H₄ )、乙烷 (C₂H₆ )、氧氣 (O₂ ) 、氮氣 (N₂ )和丙烷 ( C₃H₈ )。該系統通過三個獨立的油路從每個油箱中取樣，這些油路經過精心設計，可*大限度地減少油的混合。
HYDROCAL 1011-3油色譜監測系統產品特點
可分別測量氫氣（H₂）、一氧化碳（CO）、二氧化碳（CO₂）、甲烷（CH₄）、乙炔（C₂H₂）、乙烯（C₂H₄）、乙烷（C₂H₆）、氧氣（O₂）、氮氣（N₂）和丙烷（C₃H₈）
油中水分（H₂O）測量
一臺 HYDROCAL 1011-3 可監測三個油箱
通信接口包括以太網 10/100 Mbit/s（銅纜 / RJ45 或光纖 / SC 雙工）和 RS 485，支持 MODBUS® RTU/ASCII、MODBUS® TCP、DNP3、專有通信協議以及變電站通信協議 IEC 61850
可選用于 SCADA 連接的 DNP3 軟件棧調制解調器
可選用于 SCADA 連接的 IEC 61850 軟件棧調制解調器
由于氫氣（H₂）幾乎參與電力變壓器絕緣系統的所有故障，一氧化碳（CO）是纖維素 / 紙質絕緣參與故障的標志，而其他輕質烴類氣體的存在和增加則進一步將故障性質歸類為過熱、局部放電或高能電弧。氧氣（O₂）可能是密封式變壓器密封過度老化或泄漏的跡象。
它還配備了數字輸出，用于傳輸*報或執行控制：
10 個模擬輸出（可選）
10 個數字繼電器輸出（可選）
5 個數字光耦合器輸出（可選）
通信
1 路 RS 485（專有協議或 MODBUS® RTU/ASCII 協議）
以太網 10/100 Mbit/s 銅纜/RJ45 或光纖/SC 雙工（專有協議或 MODBUS® TCP 協議）
DNP3 軟件棧調制解調器（選件）
IEC 61850 軟件棧調制解調器（選件）
工作原理
基于頂空原理的小型化氣體樣品制備（無膜，負壓防護）
近紅外氣體傳感器單元，用于 CO、CO₂、C₂H₂、C₂H₄、C₂H₆、CH₄ 和 C₃H₈ 檢測
微電子氣體傳感器，用于 H₂、O₂ 和 N₂ 檢測
薄膜電容式水分傳感器，用于 H₂O 測量
溫度傳感器（油溫度、氣體溫度）
德國MTE HYDROCAL 1011-3油色譜監測系統產品規格
| 常規 |
|
| 參數 |
說明 |
| 輔助電源可選額定電壓 |
120 V -20% +15% AC 50/60 Hz¹ 或 230 V -20% +15% AC 50/60 Hz¹ 或 120 V +15% DC¹ 或 230 V -20% +15% DC¹
其他額定電壓可按需定制 |
| 功耗 |
*大 650 VA |
| 外殼 |
不銹鋼 |
| 尺寸 |
寬 600 x 高 855 x 深 400 mm |
| 重量 |
約 80 kg |
| 工作溫度（環境） |
-55℃…+55℃
（低于-10℃時顯示功能鎖定） |
| 油溫度（變壓器內） |
-20℃…+105℃ |
| 儲存溫度（環境） |
-20℃…+65℃ |
| 與閥門的連接 |
所有閥門均可適配 / 直徑 6mm 的管道無需適配器即可連接
需要 2 個閥門（進/出）/ *大距離 30m |
| 安全 |
|
| 參數 |
說明 |
| 絕緣保護 |
IEC 61010-1:2011-07 |
| 防護等級 |
IP-65 |
| 模擬和數字輸出（可選） |
|
| 12/24/36 路模擬直流輸出 |
|
| 類型 |
量程 |
默認濃度（可自由分配） |
| 1 路直流電流 |
0/4…20 mADC |
氫氣 H₂ |
| 1 路直流電流 |
0/4…20 mADC |
一氧化碳 CO |
| 1 路直流電流 |
0/4…20 mADC |
二氧化碳 CO₂ |
| 1 路直流電流 |
0/4…20 mADC |
甲烷 CH₄ |
| 1 路直流電流 |
0/4…20 mADC |
乙炔 C₂H₂ |
| 1 路直流電流 |
0/4…20 mADC |
乙烯 C₂H₄ |
| 1 路直流電流 |
0/4…20 mADC |
乙烷 C₂H₆ |
| 1 路直流電流 |
0/4…20 mADC |
氧氣 O₂ |
| 1 路直流電流 |
0/4…20 mADC |
油中水分 H₂O |
| 1 路直流電流 |
0/4…20 mADC |
自由可編程 |
| 12/24/36 路數字輸出 |
|
|
| 類型 |
控制電壓 |
*大開關容量（可自由分配） |
| 12/24/36 路繼電器 |
12 VDC |
220 VDC/VAC / 2 A / 60 W |
| |
|
|
| （續）12/24/36 路數字輸出 |
|
|
| 類型 |
控制電壓 |
*大開關容量（可自由分配） |
| 12/24/36 路繼電器 |
12 VDC |
220 VDC/VAC / 2 A / 60 W |
| 說明 |
|
| 說明 |
計算示例 |
¹ 120 V ⇨ 120 V = 120 Vₘᵢₙ；120 V +15% = 138 Vₘₐₓ
230 V ⇨ 230 V -20% = 184 Vₘᵢₙ；230 V +15% = 264 Vₘₐₓ |
|
| 測量 |
| 溶解氣體分析 |
| 測量組分 |
量程 |
精度²·³（氣體萃取） |
精度²·³（氣體測量） |
| 氫氣 H₂ |
0…10000 ppm |
≤±8%±4 ppm |
≤±10 % ±20 ppm |
| 一氧化碳 CO |
0…10000 ppm |
≤±8%±30 ppm |
≤±10 % ±5 ppm |
| 二氧化碳 CO₂ |
0…20000 ppm |
≤±8%±30 ppm |
≤±10 % ±5 ppm |
| 乙炔 C₂H₂ |
0…10000 ppm |
≤±8%±4 ppm |
≤±10 % ±5 ppm |
| 乙烯 C₂H₄ |
0…10000 ppm |
≤±8%±4 ppm |
≤±10 % ±5 ppm |
| 乙烷 C₂H₆ |
0…10000 ppm |
≤±8%±4 ppm |
≤±10 % ±5 ppm |
| 甲烷 CH₄ |
0…10000 ppm |
≤±8%±4 ppm |
≤±10 % ±5 ppm |
| 丙烷 C₃H₈ |
0…5000 ppm |
≤±8%±4 ppm |
≤±15 % ±20 ppm |
| 氧氣 O₂ |
0…50000 ppm |
≤±8% ±500 ppm |
≤±10 % ±500 ppm |
| 氮氣 N₂ |
0…150000 ppm |
≤±8% ±1500 ppm |
≤±10 % ±1500 ppm |
| 溶解水分分析 |
|
|
|
| 測量組分 |
量程 |
精度 |
|
| 油中水分 (H₂O) – 相對 [%] |
0…100 % |
≤±3 % |
|
| 礦物油中 – * [ppm] |
0…150 ppm |
≤±3% ±3 ppm |
|
| 酯類油中 – * [ppm]⁴ |
0…2000 ppm |
≤±3 % of MSC⁵ |
|
| ² 與環境溫度+20℃和油溫+55℃相關 | ³ 礦物油類型油中水分的精度 | ⁴ 選件 | ⁵ 水分飽和含量 |
